Außenwand mit Wärmedämm-Verbundsystem
Sockelanschluss

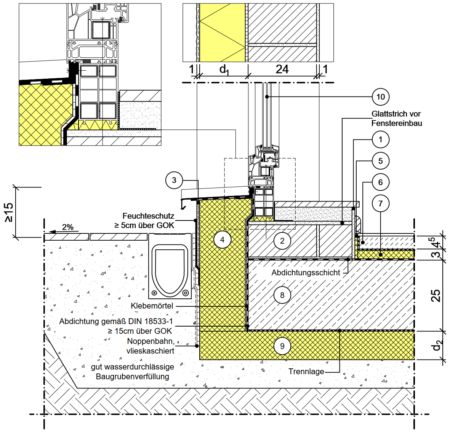

Flachgründung, nicht unterkellertes Gebäude, Putzsockel mit Gitterrostrinne, mit Fenster/Tür in Wandebene, erhöhte Bewitterung
| 4 | Dicke der Dämmschicht der Außenwand | d | m |
| 9 | Dicke der Dämmung von Decken gegen Erdreich (Bodenplatten) | d | m |
| 9 | Wärmeleitfähigkeit der Dämmung von Decken gegen Erdreich (Bodenplatten) | λ | W/(mK) |
| 10 | Rahmenmaterial: 1 = Holz / 2 = Kunststoff / 3 = Alu | U | W/(m²K) |

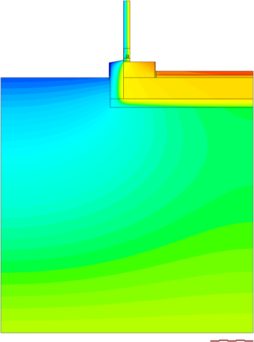

Thermische Werte des Konstruktionsanschlusses
(Zwischenwerte können linear interpoliert werden)
| Wärmedurchgangskoeffizient Regelbauteil "Bodenplatte" | U | $wert-aus-thermal-xml-u2 W/(m²K) |
| Längenbezogener Wärmedurchgangskoeffizient | ψ | $wert-aus-thermal-xml-y W/(mK) |
| Minimale Oberflächentemperatur im beheizten Raum | θmin | $wert-aus-thermal-xml-q °C |
